OH7RAA logiikka integroitu ja radio mitattu

Posted on 28.9.2008 by oh7lzb

Uuden toistimen logiikka on kytketty radio-osaan, ja tuntuu toimivan odotetulla tavalla. Tässä pieni ääninäyte ulostulotaajuudelta 145.600 MHz: oh7raa-demo.mp3

Toistin aukeaa tällä hetkellä vain DTMF *:llä, mutta 1750 Hz piippatunnistus on rakenteilla, ja mahdollisesti jopa optionaalinen aliääniavaus radioille, joista piippa ja DTMF puuttuvat (esim. jotkin Motorolat ja muut amatöörikäyttöön vapautetut kommersiaaliradiot). DTMF *0 antaa pidemmän paikkatietoraportin:

DE OH7RAA KUOPIO KP32TW

Viime torstaina toistin kävi OH2K:n säätöpisteellä mitattavana. Tehoa pääteasteesta lähtee sopivat 27W. Vastaanotin on riittävän herkkä, kohinasalpa säädettiin avautumaan -119 dBm ja sulkeutumaan -124 dBm tasolla. Taajuudetkin ovat hyvin kohdallaan. Radio-osaan ei tarvitse koskea, se on hyvin säädetty!

APRS-toistin OH7RDA asennettu Siilinjärvelle

Posted on 16.9.2008 by oh7lzb

No Comments

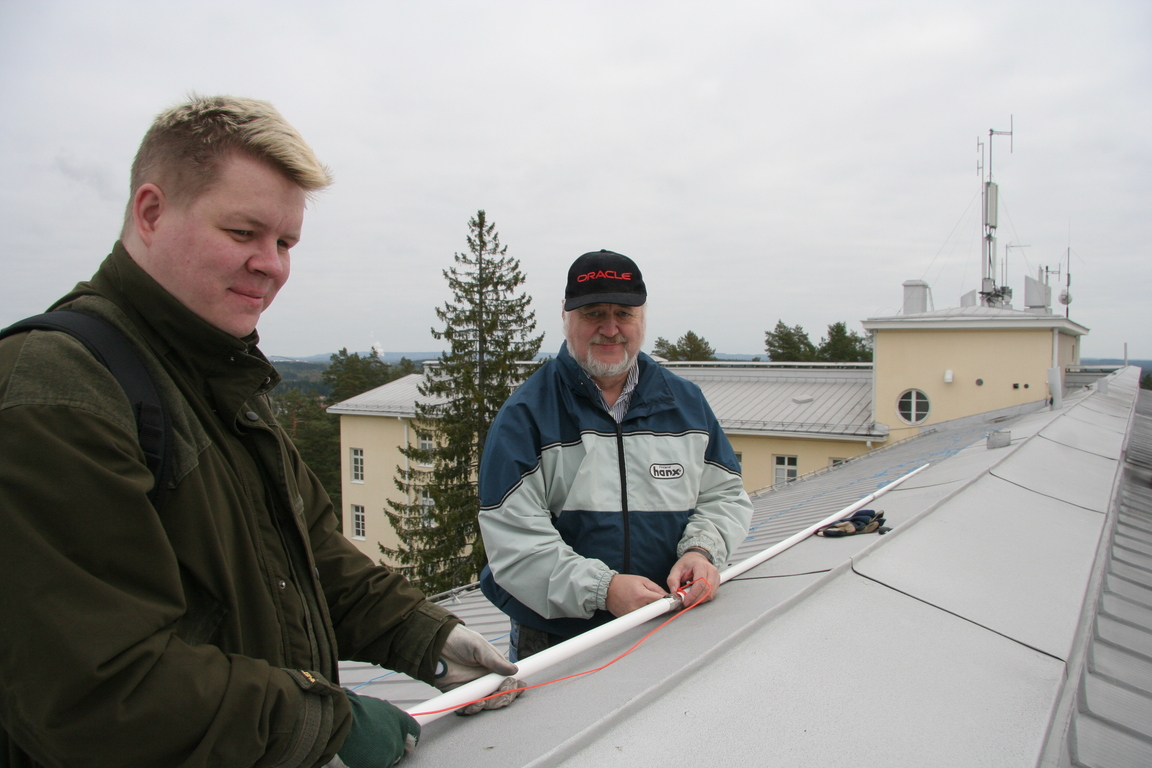

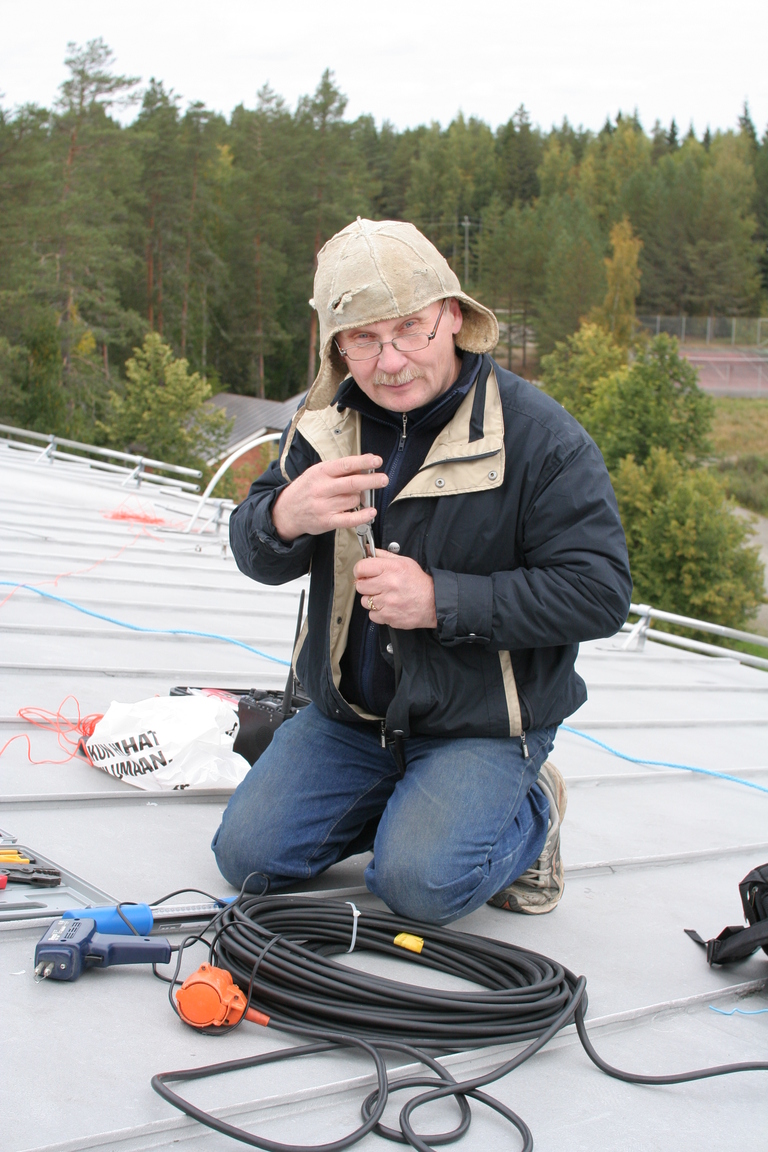

Lauantaina 13.9.2008 iskuryhmä kävi toimittamassa OH7RDA:n takaisin sinne minne se kuuluu, eli Siilinjärven Tarinaharjulla sijaitsevan sairaalan katolle.

OH7RDA on APRS-paketteja toistava automaattiasema eli APRS-digipeater. Se laajentaa APRS-verkon kuuluvuutta tuntuvasti Kuopion pohjoispuolella. Kuuluvuusalue selviää tarkemmin vasta, kun APRS-liikennettä seudulla esiintyy, eli joku käy APRS-aseman kanssa ajelemassa Iisalmen/Maaningan suunnalla. Ainakin Nilsiään asti kuuluvuutta nyt on koillisen puolella.

Varustukseen kuuluu 20W teholla taajuudella 144.800 MHz lähettävä ARP-puhelimen sukuinen radiopuhelin, radion sisään upotettu OH-TNC2, 12V 20A tasavirtalähde, sekä lähes taskukokoinen PC-tietokone, jossa hyrrää Debian Linux-käyttöjärjestelmän päälle asennettu digi_ned. Tietokoneessa on kiintolevyn tilalla CompactFlash-kortti, jonka pitäisi parantaa koneen toimintavarmuutta kummasti. Linux-asennusta on viritetty niin, että flashille ei kirjoitella säännöllisesti mitään, ettei flash-muisti kulu kirjoitussyklien myötä.

Aikoinaan OH7RDA palveli pakettiradion runkoverkon toistinasemana eli nodena samassa sijainnissa. Luvat olivat voimassa, ja radiot ehjinä, joten nyt oli luontevaa herätellä saitti eloon pakettiradion tehdessä pientä paluuta kuolleista APRS-aktiviteetin kasvun myötä.

Talkoissa mukana olivat OH7FDN, OH7LZB, OH7RJ, OH7TB ja OH7VM.

Uuden OH7RAA:n kuulumisia

Posted on 14.9.2008 by oh7lzb

No Comments

Uusi OH7RAA edistyy hiljalleen. Jo aiemmin oikeille taajuuksille säädetylle entiselle ARP-tukiasemalle on työn alla PIC-pohjainen logiikkakortti. Logiikka on jo oppinut sähköttämään oman kutsunsa (kännykkäkameravideo). Logiikan on suunnitellut Arto, OH3HRK, ja samanlainen on käytössä esim. Erkylän toistimella (OH3RAR). ARP-tukiasema on mallia Televa 800, ja radiopuolen modifikaation lienee tehnyt OH7PN.

48V virtalähdekin on löytynyt, joskin se on vielä testaamatta (kiitos Tero, OH2ROCK). Potentiaalinen uusi sijoituspaikka on käyty katsastamassa (OH2LAK, OH7VM), antennit ja sopimus maston haltijan kanssa ovat työn alla.
